全自動繞線扎線機背景技術：

如今隨著科技的發展，大部分都需要線路進行連接，而且日常生活中也離不開“線”這一工具，無論時充電器、耳機等等，大部分都是線狀的結構，而且需要注意保養，不能夠進行大幅度打結彎折，需要進行整理，而且在生產完畢之后，需要借助設備對這些物料進行有序的整理，扎線機便是其中一種。

市場上的扎線機，大部分需要將物料頻繁的裝卸，操作復雜浪費資源，而且不便于對物料拿取，工作效率較低，而且調節不便，不能夠適應大部分物料的問題，為此，我們提出全自動繞線扎線機。

全自動繞線扎線機技術實現要素：

本實用新型的目的在于提供全自動繞線扎線機，以解決上述背景技術中提出的市場上的扎線機，大部分需要將物料頻繁的裝卸，操作復雜浪費資源，而且不便于對物料拿取，工作效率較低，而且調節不便，不能夠適應大部分物料的問題。

為實現上述目的，本實用新型提供如下技術方案：全自動繞線扎線機，包括殼體、固定機構和包扎結構，所述殼體內部設置有連接架，且連接架中間設置有電機，所述電機上方設置有固定架，且固定架上方設置有固定盤，所述固定機構設置于固定盤上方，且固定機構一側設置有導料圈，所述包扎結構設置于固定機構上方，所述固定盤上方外壁設置有刻度線，且固定盤內部設置有導軌。

全自動繞線扎線機功能特點

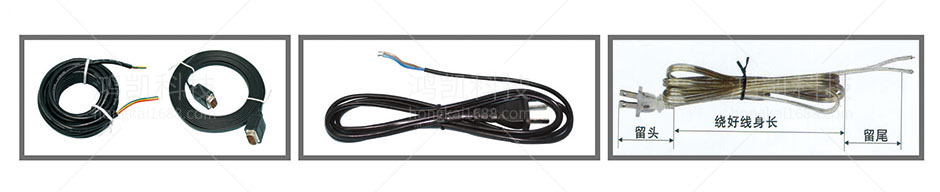

本機適用于AC電源線、DC電源線、USB數據線、視頻線、
HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束，也可用于其
它要用包膠鐵芯扎緊之用，如衣架等行業。

全自動繞線扎線機技術總結

本實用新型公開了全自動繞線扎線機，包括殼體、固定機構和包扎結構，所述殼體內部設置有連接架，且連接架中間設置有電機，所述電機上方設置有固定架，且固定架上方設置有固定盤，所述固定機構設置于固定盤上方，且固定機構一側設置有導料圈，所述包扎結構設置于固定機構上方，所述固定盤上方外壁設置有刻度線，且固定盤內部設置有導軌。該全自動繞線扎線機設置有固定機構，在對物料進行固定安裝時，便于操作，而且將物料取下時，便于進行操作，提高裝置的工作效率，設置有包扎結構，便于對操作完畢的物料進行捆扎固定，防止物料松散，而且操作便捷，通過與電機配合節省時間，不用將物料移動，提高裝置的工作效率。

全自動繞線扎線機技術參數

型號：YHK-085
線繞外觀：小圓圈雙扎
適用線徑：≤4mm（視線而定）
適用線長：≤3m（視線而定）
繞線間距：50-120MM
扎成直徑：≤25
頭部留長：0-120MM
尾部留長：0-120MM
效率：1200條/小時
適用扎帶：2MM包膠鐵芯扎絲
氣壓要求：5-7KG
機器尺寸：880×530×1550mm
重量：130KG
