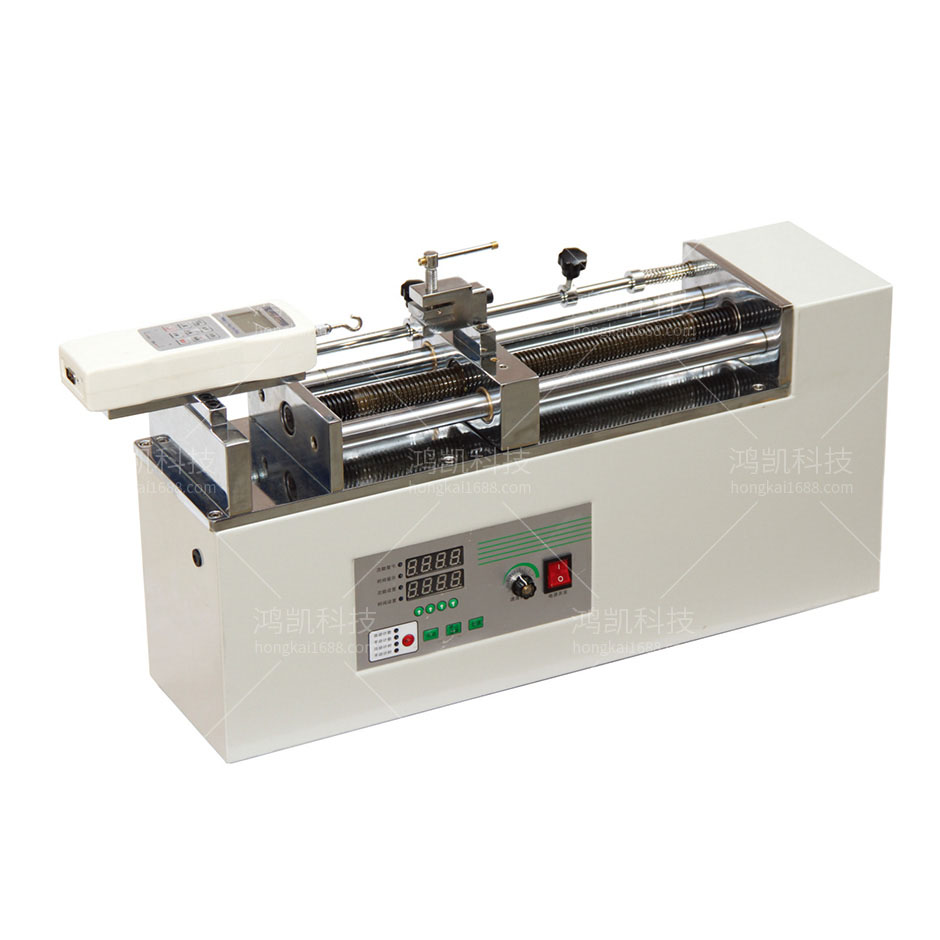

臥式電動拉力測試儀背景技術：

拉力測試儀是拉力測試的儀器，主要用于膠帶、橡膠、塑料、海/泡棉、防水材料、電線電纜、紡織物、網繩、無紡布等非金屬材料及金屬絲、金屬箔、金屬板材和金屬棒的拉伸、壓縮、彎曲、剝離、剪切、撕裂試驗，實為協助業界提升品質的利器。

手機和電腦等電子產品的生產都需要焊接工程，而焊接的好壞都需要特定的儀器來檢測，但是現存在的拉力測試儀不能對數據進行統計，同時在使用的時候，當人為誤操作移動按鈕的時候，卡具會左右移動撞擊拉力表，造成拉力表損壞，耽誤工作時間，提高生產成本，滿足不了人們的需求。

臥式電動拉力測試儀技術要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種臥式電動拉力測試儀。

一種臥式電動拉力測試儀，包括測試儀本體，所述測試儀本體上設有拉力表，所述拉力表的一側設有海綿塊，所述拉力表靠近海綿塊的一側設有拉桿，且拉桿貫穿海綿塊，所述拉桿遠離拉力表的一側設有夾子，所述海綿塊靠近拉力表的一側設有支柱，所述拉力表靠近海綿塊的一側沿拉桿的水平線對稱設有固定槽，且支柱活動設于固定槽內，所述支柱的兩側對稱設有滑塊，且固定槽的內壁兩側對稱設有滑道，所述滑塊活動設于滑道內，所述滑塊上設有彈簧，且彈簧遠離滑塊的一端焊接于固定槽內壁上，所述彈簧之間設有海綿層，且海綿層設于固定槽的內壁上，所述夾子遠離拉力表的一側設有卡具，且卡具活動設于測試儀本體上。

臥式電動拉力測試儀特點說明

1、本系列拉力試驗機是專為HF系列和HG系列配套用的高精度負荷試驗臺。本產品采用大力矩步進電機、高精度編碼器、超大觸摸屏幕，內藏雙柱結構，具
有穩定性好，適用范圍廣，外觀美觀使用方便等優點，并具有速度、位移可控，手動（點動）、自動、運動次數自動控制、到位延時等一系列功能廣泛適用于橡
膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試領域。
2、高精度、高分辨率、高穩定性
3、采用大力矩步進電機，高精度編碼器
4、超大7寸觸摸液晶顯示屏，人機交互界面友善，操作簡單易用
5、運行速度可設置，設置寬泛，可以適應各種不同的測試速度要求（速度可控）
6、運行距離可設置，運行至設置位置后，可延時保持、反向運行、立即停止（位移可控）
7、實時顯示位移量、運行速度，并顯示移動方向（向上為正+，向下為負-）
8、提供自動計數、自動計時、伸縮率測試、全自動編程，多種測試模式
9、在全自動編程模式下，可自定義5個不同的測試位移、5個不同的測試速度，方便快速地完成測試
10、力保持功能：到指定位置或設定力值，保持時間可自由設定（需選配推拉力計）
11、設定力值往返運動功能：設定力值往返運動，力值設定、保持時間、運動次數可自由設定（需選配推拉力計）
12、拉壓斷即停功能：施加被測物上的力消失后，隨即停止（需選配推拉力計）

臥式電動拉力測試儀技術總結

本實用新型公開了一種臥式電動拉力測試儀，包括測試儀本體，所述測試儀本體上設有拉力表，所述拉力表的一側設有海綿塊，所述拉力表靠近海綿塊的一側設有拉桿，且拉桿貫穿海綿塊，所述拉桿遠離拉力表的一側設有夾子，所述海綿塊靠近拉力表的一側設有支柱，所述拉力表靠近海綿塊的一側沿拉桿的水平線對稱設有固定槽，且支柱活動設于固定槽內，所述支柱的兩側對稱設有滑塊，且固定槽的內壁兩側對稱設有滑道，所述滑塊活動設于滑道內，所述滑塊上設有彈簧。本實用新型結構簡單，能夠緩沖夾緊結構對拉力表的作用力，避免人為誤操作造成拉力表損壞，增加設備使用壽命，節約生產成本，滿足人們的需求。

臥式電動拉力測試儀技術參數

機型：YHK-20S
最大荷重：20N2kg4.4lb
有效行程：270mm
位移分度值：0.1mm
移動位移誤差：0.1mm
速度：10-800mm/min
速度分度值：0.2mm/min
速度設定誤差：10-200mm/min±1mm、200-800mm/min±0.5%
加載方式：電動
電源交流：220V50/60HZ
外形尺寸：660mm*160mm*330mm
重量：約30kg
